Bedienungsanleitung
Inhalt
Produktbeschreibung der Maschine
Bestimmungsgemäße Verwendung
Das Kanalinspektionssystem C-Serie ist ausschließlich für die Inspektion und Zustandserfassung von Rohrleitungen und Kanalsystemen bestimmt. Es dient zur visuellen Prüfung und Dokumentation des Rohrzustands unter Einsatz von spezialisierten Kameras und Fahrwagen. Die Nutzung erfolgt gemäß den in dieser Anleitung beschriebenen Betriebsbedingungen und technischen Spezifikationen. Jede darüberhinausgehende oder zweckentfremdete Nutzung gilt als nicht bestimmungsgemäß und kann zu Schäden am System oder Gefährdungen für den Anwender führen. Das System darf nicht in Umgebungen eingesetzt werden, die:
- explosionsgefährdete Atmosphären enthalten,
- mit chemisch aggressiven Substanzen gefüllt sind,
- übermäßig hohe oder niedrige Temperaturen außerhalb der definierten Spezifikationen aufweisen,
- stark elektrisch oder magnetisch belastet sind.
Für den sicheren und zuverlässigen Betrieb ist die Einhaltung aller in diesem Handbuch angegebenen Sicherheits- und Wartungshinweise erforderlich.
Unsachgemäße Verwendung
Jegliche andere oder darüberhinausgehende Nutzung wird als unsachgemäße Verwendung betrachtet.
Bei unsachgemäßer Verwendung entfällt die Haftung des Herstellers gemäß Produkthaftungsgesetz.
Vorhersehbare Fehlanwendung
Bei der Bedienung des Kanalinspektionssystem kann es zu vorhersehbaren Fehlanwendungen kommen.
Stellen Sie sicher, dass Sie folgende Fehlanwendung nicht begehen.
- Das Umfassen des bewegten Kabels.
- Das Eingreifen in die Kabeltrommel.
- Betrieb der Kabeltrommel mit entfernten Abdeckungen.
- Das Eingreifen in die motorisch betriebenen Komponenten beim Fahrwagen.
- Das Eingreifen in die händisch betriebenen Komponenten beim Fahrwagen.
- Das Bewegen des Fahrwagens ohne Hebehilfe.
- Fehlende Kommunikation zwischen Helfer und Inspekteur.
- Nichteinhaltung der Arbeitsreihenfolge.
- Schlaufenbildung bei den Kabeln.
Besondere Bedingungen
Stets innerhalb des definierten Umgebungstemperaturbereichs (0°C bis +40°C) betreiben.
Ungünstige Bedingungen
- Nicht bei Gewittern betreiben.
- Nicht bei Starkregenereignissen betreiben.
- Nicht ohne Vorflutsicherung betreiben.
- Nicht außerhalb des definierten Umgebungstemperaturbereichs betreiben.
- Nicht außerhalb des definierten Anwendungsbereichs betreiben.
- Nicht in ungereinigten Rohren betreiben.
- Nicht in Sonderprofilen betreiben für die es keine passenden Rohradapter von iPEK gibt.
- Nicht in Druck beaufschlagten Rohren betreiben.
- Nicht in Rohren mit starker Neigung betreiben.
- Nicht neben Hochspannungsanlagen betreiben.
- Nicht bei direkter Sonneneinstrahlung betreiben.
Sicherheit
Lesen Sie die Sicherheitsmaßnahmen gründlich und befolgen Sie diese. Sie dienen Ihrer eigenen Sicherheit, der Sicherheit von Mitarbeitern sowie der Vermeidung von Schäden an ihrer Anlage.
Systembeschreibung
Das C-Serie Kanalinspektionssystem ist ein hochmodernes, modulares Inspektionssystem zur Überprüfung und Dokumentation des Zustands von Rohrleitungen und Kanalsystemen. Es kombiniert eine leistungsstarke Steuer- und Bedieneinheit mit einer hochauflösenden Kameratechnologie sowie einem robusten Fahrwagensystem.
Das System besteht aus folgenden Hauptkomponenten:
- Steuereinheit – Zur Bedienung und Steuerung aller Systemfunktionen.
- Fahrwagen – Ein angetriebenes Raupenfahrzeug zur Bewegung innerhalb der Rohrleitungen.
- Kamerasystem – Hochauflösende Schwenk- und Zoomkamera für detaillierte Inspektionen.
- Kabeltrommel – Automatische Kabelführung zur flexiblen Nutzung in verschiedenen Rohrdurchmessern.
Dank seiner modularen Bauweise kann das System an unterschiedliche Einsatzbedingungen angepasst werden und ermöglicht eine präzise und effiziente Kanalinspektion.
Technische Daten

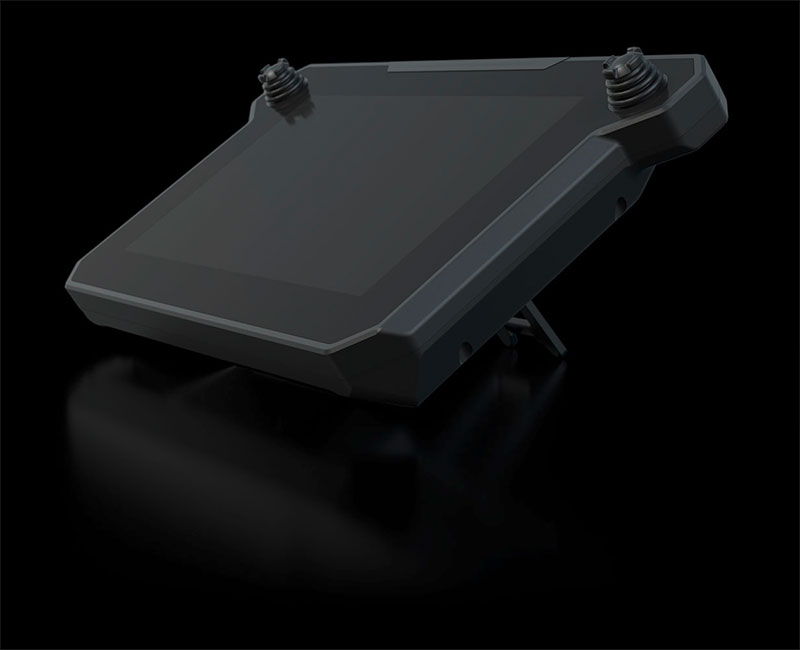

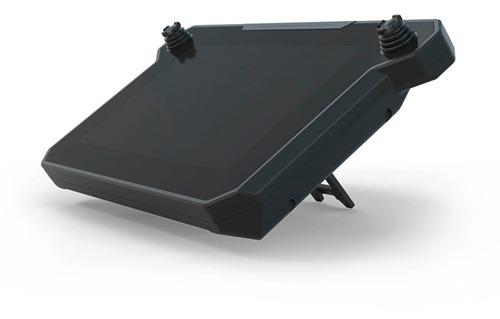

HMX
| Bildschirmtyp | TFT |
| Bildschirmformat | 16:9 |
| Bildschirmgröße | 11,6″ |
| Bildschirmauflösung | 1920 X 1080 px |
| Bildschirmhelligkeit | 1000cd/m³ |
| Blickwinkel | 160°/160° |
| Schnittstellen | Wifi, Bluetooth, USB-C, USB-A, HDMI, Ethernet |
| Arbeitsspeicher (RAM) | 16 GB |
| Speicher (intern) | 1 TB |
| Stromversorgung | 24 V DC |
| Schutzklasse | IP54 |
| Einsatztemperaturbereich | 0° bis 40°C |
| Lagerungstemperaturbereich | -20° bis 60°C |
| Material | ABS, Aluminium |
| Abmessungen (LxWxH) | 386mm X 213mm X 80mm |
| Gewicht | nur 1,5 kg |
| Videoformat | mp4 |
| Besonderheiten | zwei präzise Joysticks |


Technische Daten

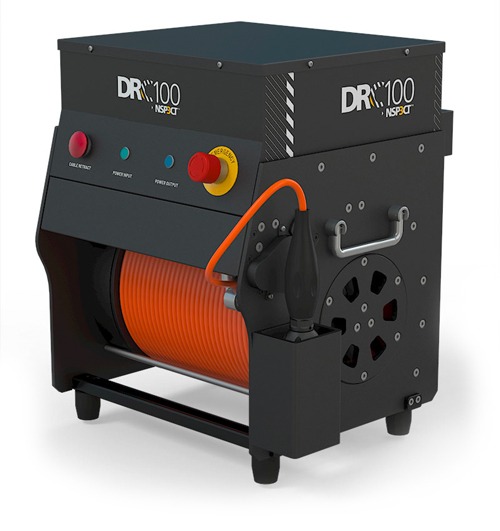

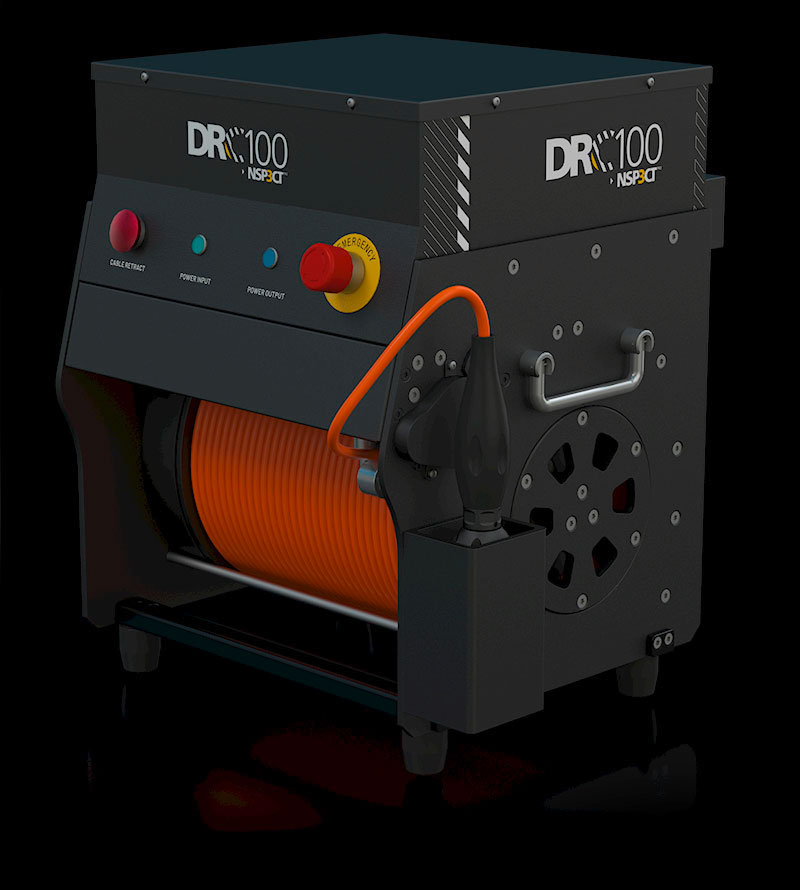

DRC100
| Antrieb | motorisch |
| Kabellänge | 100m |
| Meterzähler | integriert (hochpräzise) |
| Spannung | 110 bis 240 V AC |
| Netzfrequenz | 50/60 Hz |
| Schutzart | IP54 (Staub- und Spritzwasser-geschützt) |
| Einsatztemperaturbereich | 0° bis 40°C |
| Lagerungstemperaturbereich | -20° bis 60°C |
| Abmessungen (LxWxH) | 340 X 401 X 440 mm |
| Gewicht inkl. Kabel | 26,7 kg |


Technische Daten
DRC200
| Antrieb | manuell/handbetrieben |
| Kabellänge | 200m |
| Meterzähler | integriert (hochpräzise) |
| Spannung | 110 bis 240 V AC |
| Netzfrequenz | 50/60 Hz |
| Schutzart | IP54 (Staub- und Spritzwasser-geschützt) |
| Einsatztemperaturbereich | 0° bis 40°C |
| Lagerungstemperaturbereich | -20° bis 60°C |
| Abmessungen (LxWxH) | 492 X 261 X 408 mm |
| Gewicht inkl. Kabel | 24 kg |


Technische Daten

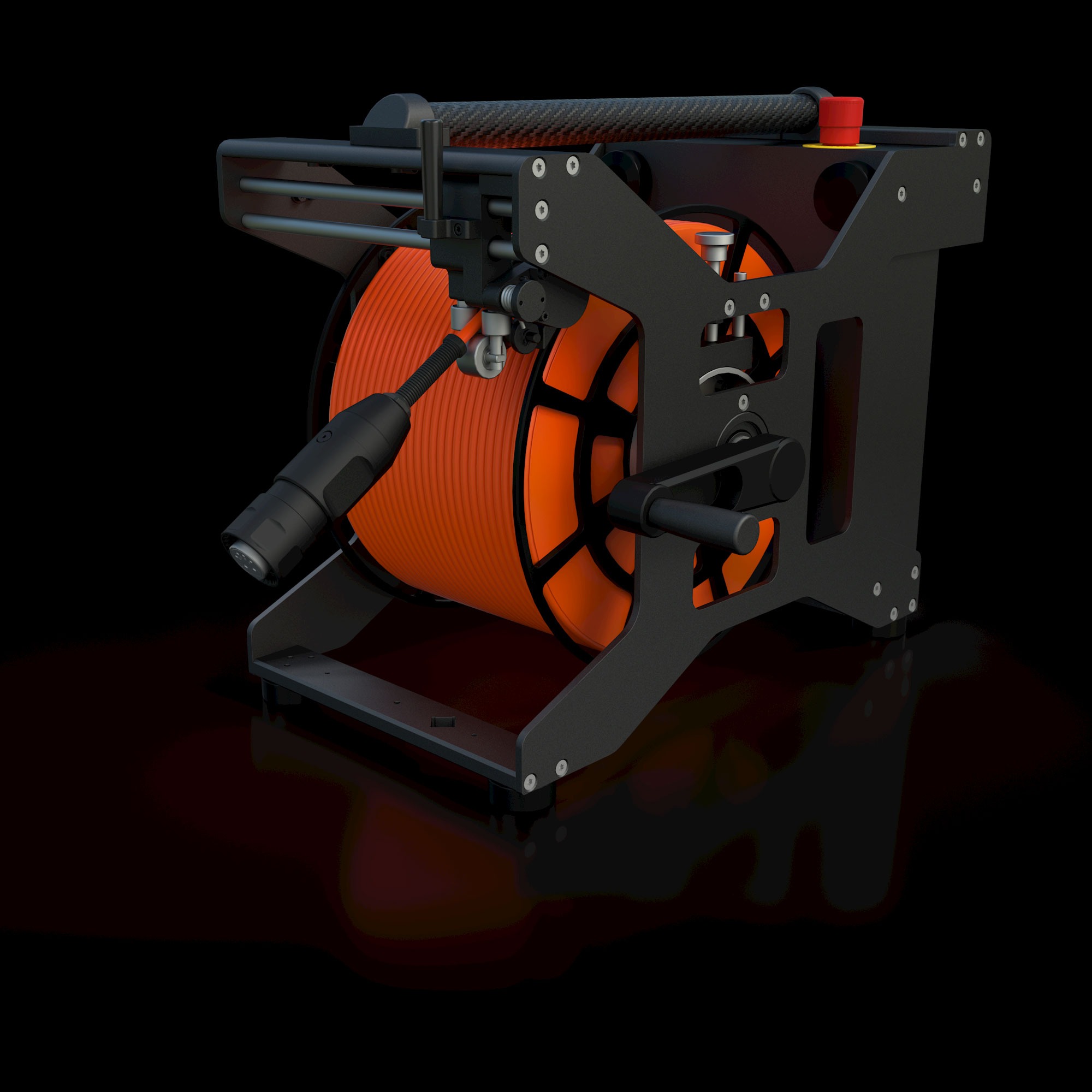

DRC300
| Antrieb | motorbetrieben |
| Kabellänge | 300m |
| Meterzähler | integriert (hochpräzise) |
| Spannung | 110 bis 240 V AC |
| Netzfrequenz | 50/60 Hz |
| Schutzart | IP54 (Staub- und Spritzwasser-geschützt) |
| Einsatztemperaturbereich | 0° bis 40°C |
| Lagerungstemperaturbereich | -20° bis 60°C |
| Abmessungen (LxWxH) | 707 X 372 X 575 mm |
| Gewicht inkl. Kabel | 70,5 kg |
| Besonderheit | Touch-Bediendisplay |


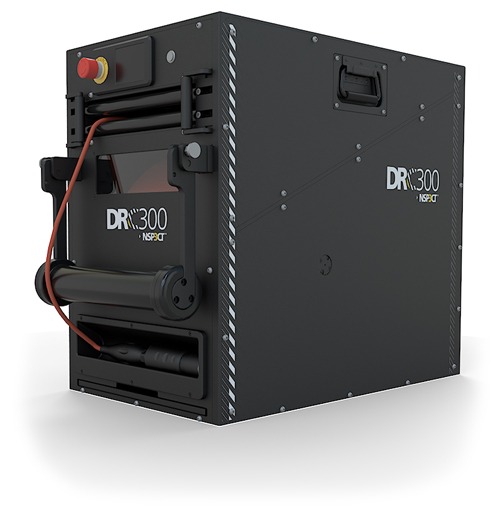

Technische Daten

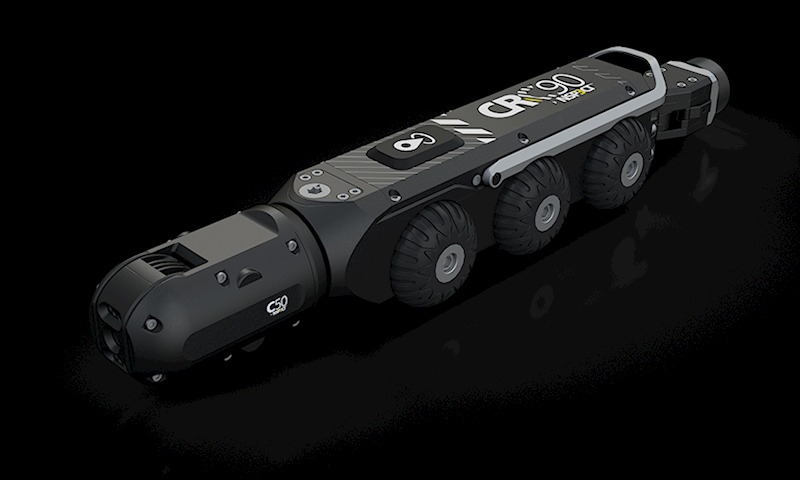

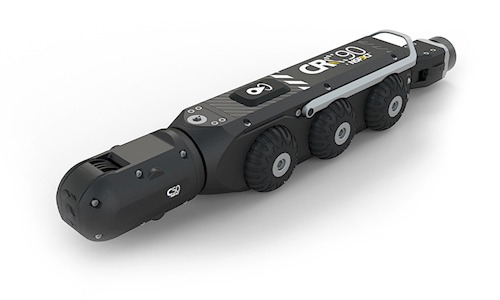

CRC90
| Antrieb | 6-Rad-Antrieb |
| lenkbar | ja |
| Rohr-Nennweiten | DN100 – DN250 |
| Auflösung Rückfahrkamera | Full HD (1920 X1080 px) |
| Ortung | 512 Hz, 640 Hz, 33 kHz |
| Stromversorgung | über Kabeltrommel |
| Schutzklasse | IP68 | Druckdicht bis | 1 bar |
| Material | SUS 304 |
| Abmessungen (LxWxH) | 430 X 106 X 99 mm |
| Gewicht inkl. Stecker | 10,5 kg |
| Einsatztemperaturbereich | 0 °C – 40 °C |
| Lagertemperaturbereich | -20 °C – 60 °C |


Technische Daten

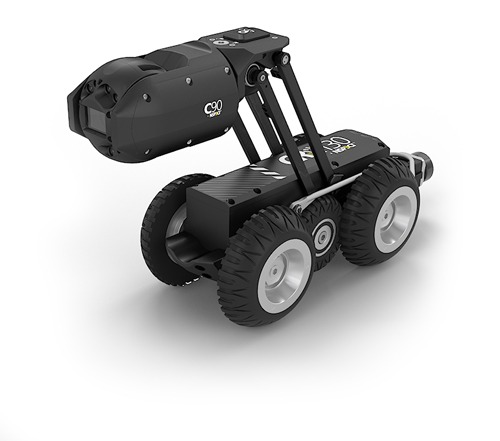

CRC130
| Antrieb | 6-Rad-Antrieb |
| lenkbar | ja |
| Rohr-Nennweiten | DN150 – DN1000 |
| Auflösung Rückfahrkamera | Full HD (1920 X1080 px) |
| Ortung | 512 Hz, 640 Hz, 33 kHz |
| Stromversorgung | über Kabeltrommel |
| Schutzklasse | IP68 | Druckdicht bis | 1 bar |
| Material | SUS 304 |
| Abmessungen (LxWxH) | 430 X 106 X 99 mm |
| Gewicht inkl. Stecker | 10,5 kg |
| Einsatztemperaturbereich | 0 °C – 40 °C |
| Lagertemperaturbereich | -20 °C – 60 °C |


Technische Daten

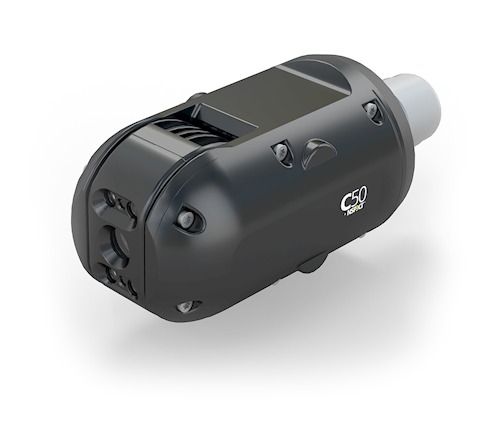

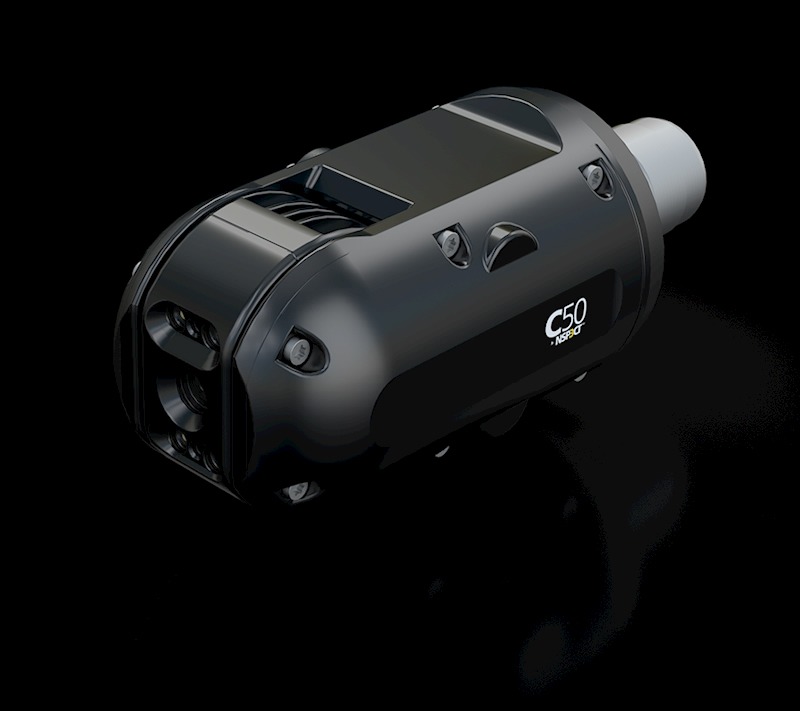

C50
| Rohr-Nennweiten | DN100 – DN300 |
| Fahrwagenbetrieb | CRC90, CRC130 |
| Druckdicht bis | 1 bar |
| Schwenkbereich | -135° – 135° |
| Rotationsbereich | endlos |
| Blickwinkel | D:79.8° H:67.8° V:53.1° |
| Fokus | 3,5cm |
| Optischer Zoom | – |
| Digitaler Zoom | 4X |
| Auflösung | Full HD (1920 X1080 px) |
| Lichtempfindlichkeit | 0.001 Lux @F1.8, AGC ON |
| Laserpointer | ja |
| Abstand der Laser | 24 mm |
| Drucksensor | 0.3 bar – 2.6 bar |
| Schutzklasse | IP68 |
| Schutzklasse | IP68 |
| Material | AL 6061, SUS 304, Saphir Glas |
| Abmessungen (LxWxH) | Φ 58mm X 97mm |
| Gewicht | 0,6 kg |
| Einsatztemperaturbereich | 0 °C – 40 °C |
| Lagertemperaturbereich | -20 °C – 60 °C |


VORSICHT!
Technische Daten

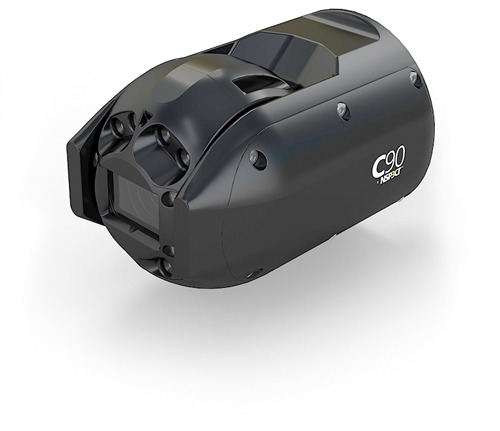

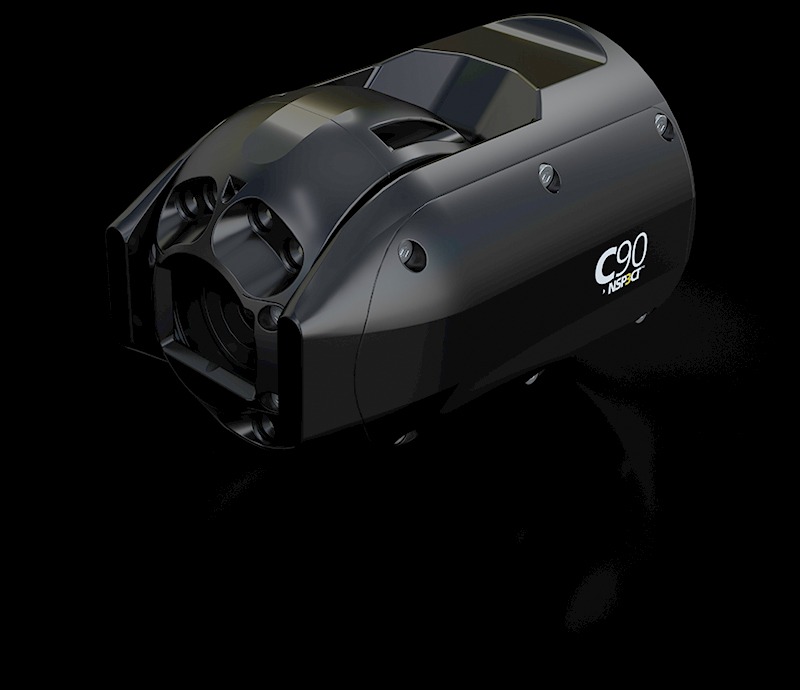

C90
| Rohr-Nennweiten | DN100 – DN1000 |
| Fahrwagenbetrieb | CRC90, CRC130 |
| Druckdicht bis | 1 bar |
| Schwenkbereich | -135° – 135° |
| Rotationsbereich | endlos |
| Blickwinkel | Zoom 1x: D:67.1° H:59.16° V:29.58° Zoom 10x: D:7.7° H:6.76° V:3.86° |
| Fokus | 5 – 50 cm |
| Optischer Zoom | 10X |
| Digitaler Zoom | 16X |
| Auflösung | Full HD (1920 X1080 px) |
| Lichtempfindlichkeit | 0.005 Lux |
| Laserpointer | ja |
| Abstand der Laser | 65 mm |
| Drucksensor | 0.3 bar – 2.6 bar |
| Schutzklasse | IP68 | Material | AL 6061, SUS 304, Saphir Glas |
| Abmessungen (LxWxH) | Φ 92mm X 168mm |
| Gewicht | 1,6 kg |
| Einsatztemperaturbereich | 0 °C – 40 °C |
| Lagertemperaturbereich | -20 °C – 60 °C |


VORSICHT!
Übersicht der C-Serie
Gesamtsystem
Hauptkomponenten
- Fahrwagen: Ein robustes, ferngesteuertes Fahrzeug für den Einsatz in Rohren und Kanälen.
- Kameraeinheit: Hochauflösende Inspektionskameras, montierbar direkt auf dem Fahrwagen.
- Bedienpult / Steuerung: Steuereinheit zur Navigation des Fahrwagens, Live-Bildübertragung und Dokumentation.
- Kabeltrommel: Versorgt das System mit Energie und überträgt Daten – automatische Kabelausgabe und einholung.
Erweiterungen und Zubehör
- Gummierte Räder für unterschiedliche Untergründe
- Umlenkrollen: Zur optimierten Kabelführung und Reduzierung von Widerstand.
- Schachtzubehör: Ablassvorrichtungen, Schutzbügel und Führungsschienen für sicheres Handling in Schächten.
Einsatzbereiche
Zubehör
Räder für verschiedene Einsatzbereiche
Das Fahrwagensystem C-Serie bietet eine Auswahl an Rädern für unterschiedliche Einsatzbedingungen. Die wichtigsten Rädertypen umfassen:
- Standardräder: Diese Räder sind für den allgemeinen Einsatz geeignet und bieten eine ausgewogene Mischung aus Traktion und Haltbarkeit.

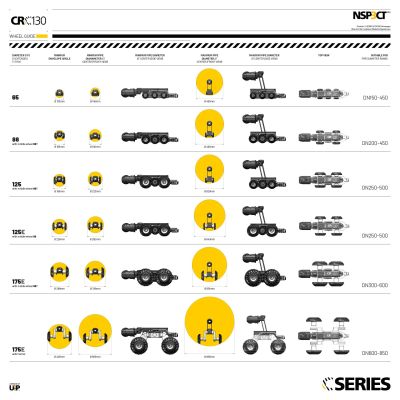

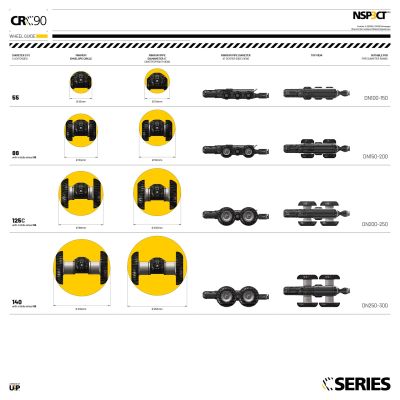

Radgrößen und Spezifikationen
Mechanische Erweiterungen
Neben den Rädern sind verschiedene mechanische Erweiterungen verfügbar:
Lafette: Erweitert den Einsatzbereich des Fahrwagens für größere Durchmesser.
Elektrische Erweiterungen
Umlenkrollen
Umlenkrollen sind essenziell, um das Kabel des Fahrwagensystems effizient und sicher zu führen. Sie verringern den Widerstand und sorgen für eine optimierte Kabelführung in verschiedenen Einsatzszenarien.
Verfügbare Umlenkrollen:
- Standard-Umlenkrolle: Zur einfachen Kabelführung, geeignet für kleine bis mittlere Schächte.
- Schachtumlenkrolle mit Höhenverstellung: Ermöglicht die Anpassung der Kabelführung an verschiedene Schachttiefen.
Ablassvorrichtungen und Adapter
Ablassvorrichtung:Ermöglicht das sichere Ablassen des Fahrwagens in den Schacht mit HakenWartung und Ersatzteile
Um eine lange Lebensdauer des Fahrwagensystems zu gewährleisten, sind verschiedene Ersatzteile erhältlich:
- Schraubensätze: Für die Montage und Wartung der Räder.
- O-Ringe und Dichtungen: Zum Erhalt der Wasserdichtigkeit des Systems.
- Schmiermittel: Für eine optimale Wartung der beweglichen Komponenten.
Inbetriebnahme
- Überprüfen Sie alle Komponenten auf sichtbare Schäden und Vollständigkeit.
- Stellen Sie sicher, dass das System auf einer stabilen und sicheren Arbeitsfläche steht.
- Lesen Sie die Sicherheitshinweise in der Anleitung, bevor Sie das System in Betrieb nehmen.
- Fahrwagen: Verbinden Sie den Fahrwagen mit der Kamerasystem-Schnittstelle. Stellen Sie sicher das der Stecker eingerastet ist.
- Kamerasystem: Montieren Sie die Kameraeinheit am Fahrwagen und Sichern Sie die Verbindung.
- Kabeltrommel: Schließen Sie das Bedienpult ordnungsgemäß an die Kabeltrommel an. Verbinden Sie die Kabeltrommel mit der Stromversorgung und starten Sie das System.
- Schalten Sie die Kabeltrommel ein und warten Sie, bis das System hochgefahren ist.
- Überprüfen Sie die Kamerafunktionen (Zoom, Schwenken, Beleuchtung).
- Testen Sie die Beweglichkeit des Fahrwagens in einer sicheren Umgebung.
- Kontrollieren Sie die Datenübertragung zwischen Kamera, Fahrwagen und Steuereinheit.
- Prüfen Sie den Druck der angeschlossenen Komponenten
- Stellen Sie sicher, dass alle Systemkomponenten ordnungsgemäß funktionieren.
- Passen Sie die Kameraeinstellungen und die Steuerung an die Inspektionsbedingungen an. Wählen Sie hierbei den passenden Radsatz für den Durchmesser und die Beschaffenheit des zu inspizierenden Rohres.
- Beginnen Sie mit der Kanalinspektion gemäß den festgelegten Arbeitsabläufen.
Bedienung/Benutzeroberfläche
1. Start der Software
- Verbinden Sie die Steuereinheit mit dem System.
- Schalten Sie die Steuereinheit ein und starten Sie die HMX-Software.
- Überprüfen Sie den Verbindungsstatus aller Komponenten im Hauptmenü.

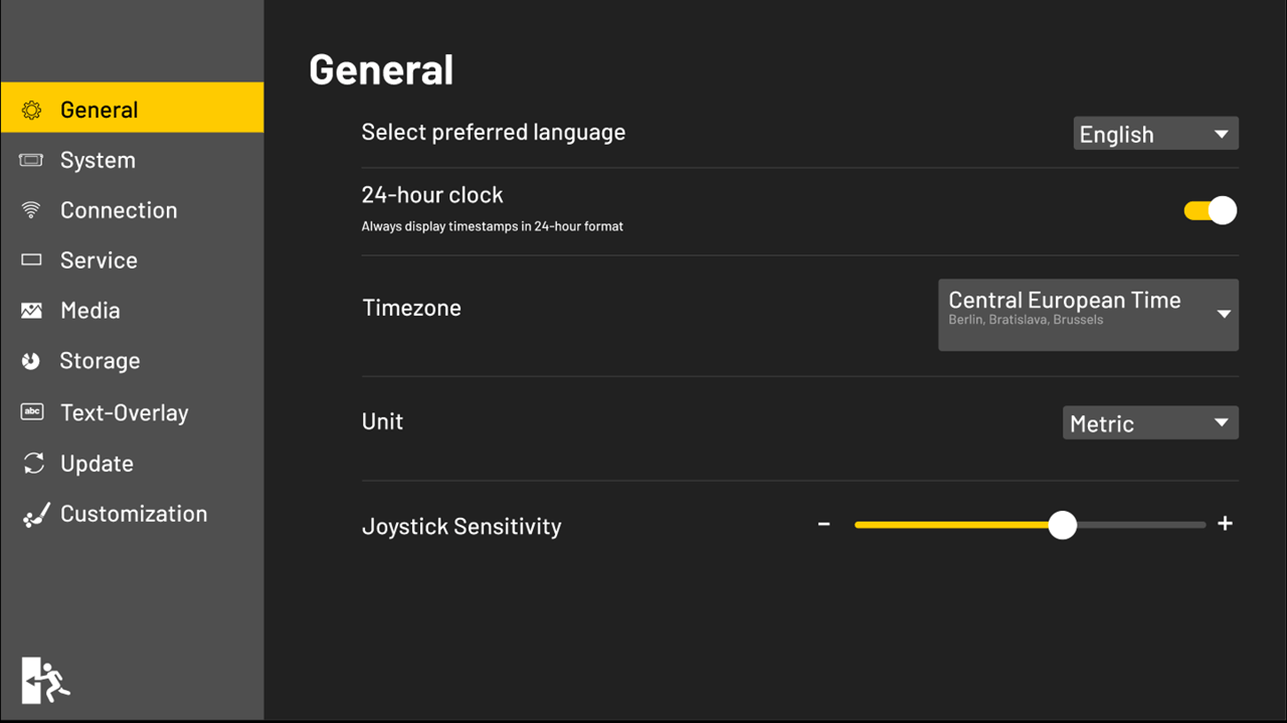

2. Hauptmenü und Steuerungselemente
Nach dem Start ist der Hauptbildschirm die zentrale Arbeitsoberfläche des HMX-Systems. Die Bedienungsanleitung zeigt nur eine Beispielhafte Version der Software, diese kann sich aufgrund ihrer Anpassungsmöglichkeiten ändern, die Informationen und Funktionen bleiben hiervon unberührt.
Sie zeigt den aktuellen Videostream des Inspektionssystems an und dient als Hauptsteuerungsumgebung für den Bediener.


3. Funktionstasten
- Beleuchtung regeln
- Fokus
- Zoom regeln
- Macros
- Foto auchnehmen
- Videoaufzeichnung starten
- Kabeltrommel steuern
- Automatische Geschwindigkeitssteuerung
- Heber
- Ortungssonde steuern
- Kamerasteuerung
- Meterzähler-Steuerung
- Hilfe einblenden
Im Hintergrund wird immer das aktuelle Livebild ggf. mit Dateneinblendungen angezeigt. Im oberen Bereich wird in der Statusleiste unter anderem der aktuelle Stand des Meterzählers, die Quick-Icons und die Geschwindigkeit angezeigt.
Übersicht der Funktionstasten

Meterzähler-Anzeige
Zeigt die aktuelle Fahrdistanz vom Meterzähler an
Beleuchtung regeln
Durch drücken der Taste öffnen sich Slider zur stufenlosen Regelung der Beleuchtungsintensität.
Fokus
Durch Drücken der Taste werden die entsprechenden Bedienelemente geöffnet: + und – zum manuellen Einstellen des Fokus und die Taste A/M zum Umschalten zwischen Autofokus und manuellem Modus.
Der Modus-Schalter ist nur verfügbar, wenn die angeschlossene Kamera diese Funktion unterstützt.
Wenn die Hauptansicht ein Bild von einer Kamera mit festem Fokus zeigt, muss die Fokus-Taste deaktiviert (ausgegraut) oder ausgeblendet sein.
Zoom
Öffnet die entsprechenden Steuerelemente: die Schaltflächen + und – zum Einstellen der Zoomstufe und einen Schieberegler, der die aktuelle Zoomposition anzeigt.
Alle Schieberegler müssen Wertänderungen sofort beim Bewegen anwenden, nicht erst nach dem Loslassen.
Macros
Öffnet das Makro-Menü „Favoriten“, über das Sie schnell auf die am häufigsten verwendeten Makros zugreifen können.
Makros werden zu dieser Liste hinzugefügt, indem Sie im Makro-Menü lange auf ein Makro drücken.
Nach dem Hinzufügen werden sie automatisch unter dem Zauberstab-Symbol auf der Hauptbedienoberfläche angezeigt.
Es können maximal fünf Makros gleichzeitig als Favoriten gespeichert werden.
Von diesem Menü aus kann jedes Makro mit einem einzigen Fingertipp sofort gestartet werden.
Video aufzeichnen
Durch Drücken wird die Videoaufnahme gestartet.
- Der Timecode beginnt.
- Das Aufnahmesymbol wechselt zu „Pause“.
- Meldung erscheint –> Aufnahme beenden. Sind Sie sicher? Ja/Nein
- Ja: Beendet die aktuelle Aufnahme.
- Die Videoaufnahme wird fertiggestellt und gespeichert.
Screenshots
Bildaufnahme
Kabeltrommel-Steuerung
Zeigt an, ob die Trommel im automatischen oder manuellen Modus betrieben wird, und öffnet die entsprechenden Bedienelemente.
Alle angezeigten Bedienelemente hängen vom angeschlossenen Trommeltypen ab:
- DRC 100: Geschwindigkeit, A/M (Automatik/Manuell), Einziehen, Kupplung)
- DRC 200: Keine einstellbaren Parameter – die Trommel-Taste ist vollständig deaktiviert (ausgegraut)
- DRC 300: Geschwindigkeit, Kraft, A/M (Automatik/Manuell), Einziehen, Kupplung)
Tempomat
Aktiviert die Geschwindigkeitshaltefunktion.
Sobald diese aktiviert ist, beschleunigt der Crawler mithilfe des Joysticks auf die gewünschte Geschwindigkeit. Nach Loslassen des Joysticks hält der Crawler automatisch seine aktuelle Geschwindigkeit.
Wenn der Joystick in die Neutralstellung zurückkehrt und erneut bewegt wird, hält der Crawler an. Durch erneutes Vorwärts- oder Rückwärtsbewegen des Joysticks beschleunigt der Crawler wieder und die neue Geschwindigkeit wird gespeichert.
Durch Drücken der Tempomat-Taste wird der Crawler angehalten und die Tempomatfunktion deaktiviert.
Liftersteuerung
Mit der Liftersteuerungg kann der Benutzer die vertikale Position des Hubmechanismus des Crawlers einstellen. Diese Funktion dient zum Anheben oder Absenken des Kamerakopfes, um eine optimale Ausrichtung für die Inspektion im Rohrinneren zu erreichen.
Info: Der angezeigte Höhenwert gibt den Abstand zwischen der Radachse (Mitte der Raupenräder) und der Kameraachse (Mitte des Kamerakopfes) an.
Ortung
Kurzer Druck: Schaltet die Ortungsfunktion mit der aktuell gespeicherten Frequenz ein oder aus.
Wenn die Funktion aktiv ist, wird die entsprechende Taste (z. B. 512, 640, 33k) gelb hervorgehoben und zeigt die ausgewählte Frequenz an (siehe Beispiel → 512). Wenn die Funktion inaktiv ist, kehrt die Taste in ihren grauen Standardzustand zurück.
Langes Drücken: Öffnet das Frequenzauswahlmenü, in dem der Benutzer eine andere Sendefrequenz auswählen kann.
Nach Auswahl einer neuen Frequenz wird der Sender sofort mit dieser Einstellung aktiviert.
Kameraauswahl
Meterzähler
Hilfetaste
Beleuchtung regeln
Durch drücken der Taste öffnen sich Slider zur stufenlosen Regelung der Beleuchtungsintensität.
Fokus
Fokus-Symbol
Die Fokus-Taste zeigt durch die Anzeige von A (Auto) oder M (Manuell) an, ob der Autofokus derzeit aktiv ist oder nicht.
Durch Drücken der Taste werden die entsprechenden Bedienelemente geöffnet: + und – zum manuellen Einstellen des Fokus und die Taste A/M zum Umschalten zwischen Autofokus und manuellem Modus.
Der Modus-Schalter ist nur verfügbar, wenn die angeschlossene Kamera diese Funktion unterstützt.
Wenn die Hauptansicht ein Bild von einer Kamera mit festem Fokus zeigt, muss die Fokus-Taste deaktiviert (ausgegraut) oder ausgeblendet sein.
Zoom
Lupe-Symbol
Öffnet die entsprechenden Steuerelemente: die Schaltflächen + und – zum Einstellen der Zoomstufe und einen Schieberegler, der die aktuelle Zoomposition anzeigt.
Alle Schieberegler müssen Wertänderungen sofort beim Bewegen anwenden, nicht erst nach dem Loslassen.
Makros
Zauberstab-Symbol
Öffnet das Makro-Menü „Favoriten“, über das Sie schnell auf die am häufigsten verwendeten Makros zugreifen können.
Makros werden zu dieser Liste hinzugefügt, indem Sie im Makro-Menü lange auf ein Makro drücken.
Nach dem Hinzufügen werden sie automatisch unter dem Zauberstab-Symbol auf der Hauptbedienoberfläche angezeigt.
Es können maximal fünf Makros gleichzeitig als Favoriten gespeichert werden.
Von diesem Menü aus kann jedes Makro mit einem einzigen Fingertipp sofort gestartet werden.
Video aufzeichnen
Filmkamera-Symbol
Durch Drücken wird die Videoaufnahme gestartet.
- Der Timecode beginnt .
- Das Aufnahmesymbol wechselt zu „Pause“.
- Meldung erscheint –> Aufnahme beenden. Sind Sie sicher? Ja/Nein
- Ja: Beendet die aktuelle Aufnahme.
- Die Videoaufnahme wird fertiggestellt und gespeichert.
Screenshot/Bildaufnahme
Fotokamera-Symbol
Bildaufnahme-Taste drücken Erstellt ein Foto vom aktuellen Kamerabild ohne Menüführung und Leisten.
Kabeltrommel-Steuerung
Kabeltrommel-Symbol
Zeigt an, ob die Trommel im automatischen oder manuellen Modus betrieben wird, und öffnet die entsprechenden Bedienelemente.
Alle angezeigten Bedienelemente hängen vom angeschlossenen Trommeltypen ab:
- DRC 100: Geschwindigkeit, A/M (Automatik/Manuell), Einziehen, Kupplung)
- DRC 200: Keine einstellbaren Parameter – die Trommel-Taste ist vollständig deaktiviert (ausgegraut)
- DRC 300: Geschwindigkeit, Kraft, A/M (Automatik/Manuell), Einziehen, Kupplung)
Tempomat
Tacho-Symbol
Aktiviert die Geschwindigkeitshaltefunktion.
Sobald diese aktiviert ist, beschleunigt der Crawler mithilfe des Joysticks auf die gewünschte Geschwindigkeit. Nach Loslassen des Joysticks hält der Crawler automatisch seine aktuelle Geschwindigkeit.
Wenn der Joystick in die Neutralstellung zurückkehrt und erneut bewegt wird, hält der Crawler an. Durch erneutes Vorwärts- oder Rückwärtsbewegen des Joysticks beschleunigt der Crawler wieder und die neue Geschwindigkeit wird gespeichert.
Durch Drücken der Tempomat-Taste wird der Crawler angehalten und die Tempomatfunktion deaktiviert.
Liftersteuerung
Hebearm Symbol
Mit der Liftersteuerungg kann der Benutzer die vertikale Position des Hubmechanismus des Crawlers einstellen. Diese Funktion dient zum Anheben oder Absenken des Kamerakopfes, um eine optimale Ausrichtung für die Inspektion im Rohrinneren zu erreichen.
Info: Der angezeigte Höhenwert gibt den Abstand zwischen der Radachse (Mitte der Raupenräder) und der Kameraachse (Mitte des Kamerakopfes) an.
Ortung
Sonden-Symbol
Kurzes Drücken: Schaltet die Ortungsfunktion mit der aktuell gespeicherten Frequenz ein oder aus.
Wenn die Funktion aktiv ist, wird die entsprechende Taste (z. B. 512, 640, 33k) gelb hervorgehoben und zeigt die ausgewählte Frequenz an (siehe Beispiel → 512). Wenn die Funktion inaktiv ist, kehrt die Taste in ihren grauen Standardzustand zurück.
Langes Drücken: Öffnet das Frequenzauswahlmenü, in dem der Benutzer eine andere Sendefrequenz auswählen kann.
Nach Auswahl einer neuen Frequenz wird der Sender sofort mit dieser Einstellung aktiviert.
Kamerauswahl
Hier kann die Kamera und auch die Größe des Bildes ausgewählt werden.
Meterzähler
Lineal-Symbol
Hilfe
Fragezeichen-Symbol
Über die Fragezeichentaste können die einzelnen Funktionen im Detail als Hilfe angesehen werden.
Statusleiste

Absolute Kabellänge
Relative Kabellänge
Zeigt die relative Kabellänge an.
Kupplungsstatus
Fahrwagen
Zeigt den Status der elektronischen Kupplung im Fahrwagen an.
Kupplungsstatus
Kabeltrommel
Zeigt den Status der Kupplung in der Kabeltrommel an.
Link
Zeigt an, ob alle erforderlichen Systemkomponenten angeschlossen sind.
Warnsymbol
Zeigt an, dass eine oder mehrere Warnmeldungen aktiv sind. Warnungen können im Abschnitt „Meldungen” des Schnellmenüs angezeigt werden.
Das Symbol wird ausgeblendet, wenn keine Warnungen vorliegen.
Geschwindigkeit
Zeigt die aktuelle Crawler-Geschwindigkeit an.
Absolute Kabellänge
Relative Kabellänge
Zeigt die relative Kabellänge an.
Kupplungsstatus Fahrwagen
Zeigt den Status der elektronischen Kupplung im Fahrwagen an.
Kupplungsstatus Kabeltrommel
Zeigt den Status der Kupplung in der Kabeltrommel an.
Link
Ketten-Symbol
Zeigt an, ob alle erforderlichen Systemkomponenten angeschlossen sind.
Warnsymbol
Dokument-Symbol
Zeigt an, dass eine oder mehrere Warnmeldungen aktiv sind. Warnungen können im Abschnitt „Meldungen” des Schnellmenüs angezeigt werden.
Das Symbol wird ausgeblendet, wenn keine Warnungen vorliegen.
Geschwindigkeit
Zeigt die aktuelle Crawler-Geschwindigkeit in Metern pro Sekunde an.
Quick-Menü

Das Schnellmenü bietet direkten Zugriff auf häufig verwendete Befehle und Funktionen. Es ist so konzipiert, dass der Bediener wichtige Aktionen schnell auslösen kann, ohne durch tiefere Menüs navigieren zu müssen. Wenn eine Funktion im Schnellmenü aktiviert wird, wird das entsprechende Symbol gelb, um anzuzeigen, dass die Funktion derzeit aktiv ist.
- Direkte Funktionen (z. B. Lasermessung) werden sofort nach Auswahl ausgeführt – in diesem Fall wird der Laser eingeschaltet.
- Eingabefunktionen (z. B. Raddurchmesser) öffnen einen Eingabedialog, in dem der Benutzer bestimmte Parameter eingeben oder anpassen kann.
Weiterhin sind Statusmeldungen zu sehen (separates Menü) und auch der Status jeder einzelnen Komponente.
Meldungen – Zeigt aktuelle Systemwarnungen und Fehlermeldungen an.
Gerätestatus – Zeigt eine detaillierte Übersicht aller angeschlossenen Geräte an. Jedes Gerät meldet verschiedene Betriebsparameter.
Über Settings ist das Einstellungsmenü zu erreichen:
Einstellungsmenü
Das Menü „Einstellungen“ bietet Zugriff auf alle Konfigurationsoptionen des HMX-Systems. Hier kann der Benutzer allgemeine Einstellungen, das Systemverhalten, Service-Tools und Overlay-Funktionen anpassen, sodass die Steuereinheit an unterschiedliche Umgebungen und Inspektionsanforderungen angepasst werden kann. Das Menü „Einstellungen“ kann über das Schnellmenü aufgerufen werden.
- Auf der linken Seite sind die Hauptkategorien der Einstellungen aufgelistet.
- Die aktuell aktive Kategorie ist gelb hervorgehoben.
- Durch Auswahl einer Kategorie werden die entsprechenden Einstellungen auf der rechten Seite angezeigt.
- Beim Öffnen des Einstellungsmenüs ist die erste Kategorie „Allgemein“ vorausgewählt und als aktive Ansicht gelb hervorgehoben.
- Mit der Schaltfläche unten links verlassen Sie das Einstellungsmenü und kehren zum vorherigen (Schnellmenü) zurück.
- Alle Einstellungen sind dauerhaft und bleiben auch nach einem Neustart erhalten.

Project Management
Die Seite „Projektmanagement“ bietet einen Überblick über alle Projekte und ermöglicht es dem Benutzer, Projekte zu erstellen, anzuzeigen, zu bearbeiten, zu suchen und zu löschen sowie auf die Galerie für nicht zugewiesene Mediendateien zuzugreifen.
Je nach Lizenz sind hier unterschiedliche Funktionen vorhanden. Einfache Projekte können immer erstellt werden.

Projekte werden immer chronologisch sortiert, wobei das neueste Projekt ganz oben steht. Die Liste ist scrollbar und sowohl Einzel- als auch Mehrfachauswahl werden unterstützt.
Gallery

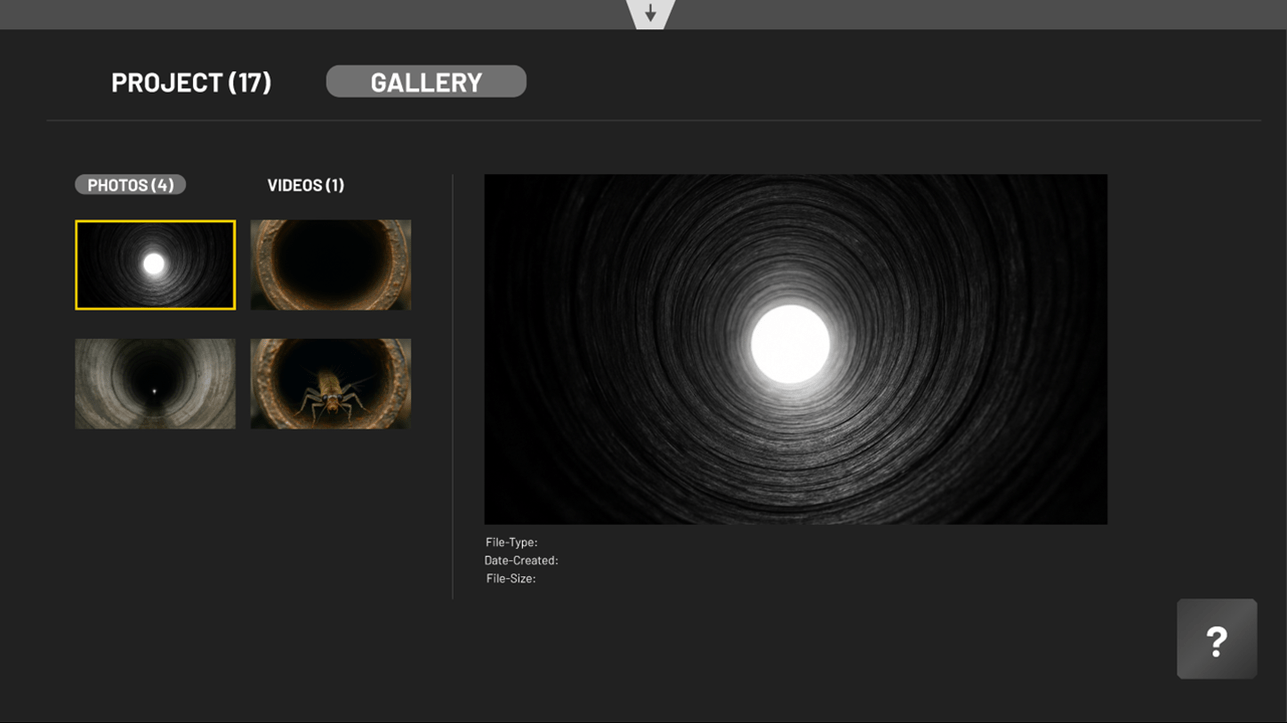

Die Galerie enthält Fotos und Videos, die keinem Projekt zugeordnet sind (Schnellaufnahmen ohne vorherige Projekterstellung).

Reinigung und Pflege
Fahrwagen
- Entfernen Sie Schmutz mit klarem Wasser und einer weichen Bürste.
- Trocknen Sie das Gerät vollständig, bevor es gelagert wird.
Kamerakopf
- Reinigen Sie die Linse mit einem fusselfreien Tuch und optischem Reinigungsmittel.
- Überprüfen Sie die Schutzabdeckung auf Risse oder Kratzer.
Kabeltrommel
- Wickeln Sie das Kabel stets ordnungsgemäß auf, um Schäden zu vermeiden.
- Verwenden Sie ein feuchtes Tuch zur Reinigung der Trommelmechanik.
Ersatzteile und Reparaturen
Sollten einzelne Komponenten beschädigt sein oder nicht mehr ordnungsgemäß funktionieren, wenden Sie sich an den Kundensupport.
Original-Ersatzteile sind nur über autorisierte Händler erhältlich.
Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden.
Defekte Komponenten können an das Servicezentrum eingesandt werden.
Kontakt für Serviceanfragen:
NSP3CT.PRO GmbH
Am Galgenbichl 14
87509 Immenstadt
Tel.: 0831-20530620
E-Mail: service@nsp3ct.pro
Wartung und Service
Allgemeine Wartungshinweise
Um eine langfristige und zuverlässige Funktion des
- Reinigen Sie das System nach jeder Inspektion, um Ablagerungen und Schäden zu vermeiden.
- Überprüfen Sie regelmäßig alle elektrischen Anschlüsse und Kabel auf Beschädigungen.
- Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile und Schmiermittel.
Wartungsintervalle
Komponente |
Wartungshäufigkeit |
Wartungsmaßnahme |
Fahrwagen |
Nach jeder Inspektion |
Reinigung der Räder und Antriebe, Sichtprüfung auf Beschädigungen |
Kamerasystem |
Wöchentlich |
Reinigung der Optik, Überprüfung der Dichtungen |
Kabeltrommel |
Monatlich |
Prüfung auf Kabelbrüche, Schmierung der beweglichen Teile |
Steuereinheit |
Vierteljährlich |
Software-Updates prüfen, Tasten und Anschlüsse kontrollieren |
Transport
Allgemeine Hinweise
Das C-Serie Kanalinspektionssystem besteht aus empfindlichen elektronischen und mechanischen Komponenten. Daher ist beim Transport besondere Vorsicht geboten, um Schäden zu vermeiden.
- Verwenden Sie die originalen Transportkoffer oder geeignete Schutzverpackungen.
- Sichern Sie alle Komponenten vor dem Transport, um Erschütterungen und Stöße zu minimieren.
- Stellen Sie sicher, dass das System trocken und sauber ist, bevor es verpackt wird.
Vorbereitung des Transports
Bevor das System transportiert wird, sollten folgende Schritte durchgeführt werden:
- Steuereinheit: Ausschalten und alle Kabelverbindungen trennen.
- Fahrwagen: Reinigen und trocknen, um Korrosion zu vermeiden.
- Kamerasystem: Schutzabdeckung anbringen, um die Linse vor Kratzern zu schützen.
- Kabeltrommel: Kabel vollständig aufwickeln und auf Beschädigungen prüfen.
Transportmethoden
| Transportart | Anforderungen | Hinweise |
| Handtransport | Originalkoffer oder gepolsterte Tasche verwenden | Nur für kurze Strecken geeignet |
| Fahrzeugtransport | Komponenten auf rutschfester Unterlage sichern | Direkte Sonneneinstrahlung und hohe Temperaturen vermeiden |
| Luft-/Seefracht | Stoßsichere Verpackung, feuchtigkeitsgeschützt | Transportvorgaben der Airline oder Spedition beachten |
Transportmittel
Auswahl des Transportmittels: Wählen Sie ein geeignetes Transportmittel, das den sicheren Transport des Gerätes gewährleistet. Achten Sie darauf, dass das Transportmittel ausreichend Platz bietet und die Ladung sicher fixiert werden kann.
Ladungssicherung: Befestigen Sie die Geräte bzw. die Transportbox sicher im Transportmittel. Verwenden Sie Gurte oder andere Sicherungsvorrichtungen, um ein Verrutschen oder Umkippen während des Transports zu verhindern.
Bei Postversand achten Sie auf eine ordnungsgemäße Verpackung, gerne können Sie hierfür die Originalverpackung verwenden.
Während des Transports
- Lagern Sie das System auf einer stabilen und ebenen Fläche.
- Vermeiden Sie starke Temperaturschwankungen, da diese Kondensation verursachen können.
- Halten Sie das System fern von aggressiven Chemikalien oder Lösungsmitteln.
Empfohlene Umgebungsbedingungen
- Lagertemperatur: -20°C bis +70°C
- Luftfeuchtigkeit: Max. 85 %, nicht kondensierend
- Schutz vor Erschütterungen: Gepolsterte Lagerung empfohlen
Nach dem Transport
- Sichtprüfung auf Risse oder Verformungen.
- Funktionsprüfung der Steuereinheit, des Fahrwagens und der Kamera.
- Überprüfung aller Kabel- und Steckverbindungen.
Falls Schäden festgestellt werden, darf das System nicht in Betrieb genommen werden. Kontaktieren Sie in diesem Fall den technischen Support.
Fehlerbehebung
Allgemeine Hinweise
Sollte das C-Serie Kanalinspektionssystem nicht ordnungsgemäß funktionieren, überprüfen Sie zunächst die häufigsten Ursachen anhand der folgenden Tabelle.
- Schalten Sie das System aus und wieder ein, um einfache Softwarefehler zu beheben.
- Überprüfen Sie alle Kabelverbindungen auf lockere oder beschädigte Steckverbindungen.
- Führen Sie eine Sichtprüfung auf äußere Beschädigungen an Fahrwagen, Kamera und Kabeltrommel durch.
- Falls das Problem weiterhin besteht, wenden Sie sich an den Kundensupport.
Fehlerdiagnose und Lösung
Problem |
Mögliche Ursache |
Lösung |
Kein Bild auf dem Monitor |
Kamera nicht verbunden oder defekt |
Verbindung prüfen, Kamera erneut anschließen |
Kabel beschädigt oder nicht richtig gesteckt |
Kabel auf Beschädigungen prüfen, ggf. austauschen |
|
Softwarefehler |
Software neu starten, ggf. Update prüfen |
|
Fahrwagen bewegt sich nicht |
Trommelfreilauf aktivieren |
Funktion in der Software aktivieren |
Hindernis im Rohr |
Inspektionsweg überprüfen und Hindernis entfernen |
|
Kabel blockiert oder verdreht |
Kabel entwirren, auf richtige Führung achten |
|
Schlechte Bildqualität |
Linse verschmutzt |
Kamera reinigen |
Falsche Fokuseinstellung |
Fokus in der Software anpassen |
|
Beleuchtung unzureichend |
Lichtintensität erhöhen |
|
Kabeltrommel zieht nicht ein/aus |
Mechanischer Widerstand in der Trommel |
Kabelführung prüfen, ggf. schmieren |
Automatischer Einzug deaktiviert |
Funktion in der Software aktivieren |
|
Steuereinheit reagiert nicht |
Software abgestürzt |
Software neu starten |
Verbindung zum Fahrwagen unterbrochen |
Systemverbindungen prüfen, ggf. neu starten |
|
Fehlermeldung in der Software |
Sensordaten fehlerhaft |
Gerät neu starten, Software-Update prüfen |
Notfallmaßnahmen
Falls das System während einer Inspektion ausfällt:
- Not-Aus aktivieren: Falls eine Gefahr besteht, betätigen Sie die Not-Aus-Funktion.
- Fahrwagen bergen: Falls der Fahrwagen stecken bleibt, versuchen Sie ihn vorsichtig über die Kabeltrommel zurückzuziehen.
- System neustarten: Schalten Sie das gesamte System aus und nach einigen Minuten wieder ein.
- Ersatzsystem nutzen: Falls der Fehler nicht behoben werden kann, verwenden Sie eine alternative Inspektionseinheit.
- Support kontaktieren: Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.
Geräterücknahme und Entsorgung
Allgemeine Hinweise
1. Gesetzliche Vorschriften
Die Entsorgung des Gerätes muss gemäß den geltenden gesetzlichen Vorschriften erfolgen. Dazu zählen insbesondere das Kreislaufwirtschaftsgesetz (KrWG) und das Elektro- und Elektronikgerätegesetz (ElektroG).
2. Umweltgerechte Entsorgung
Stellen Sie sicher, dass das Gerät umweltgerecht entsorgt wird, um negative Auswirkungen auf die Umwelt zu vermeiden. Trennen Sie hierfür die Einzelteile (z.B. Akkus). Entsorgen Sie den Kanalspiegel nicht im Restmüll oder unsortierten Gewerbeabfall.
3. Rein gewerblich genutzte Geräte
Das Gerät ist im Sinne der WEEE ein „rein gewerblich genutztes Gerät“ und darf nicht wie Konsumgeräte wie Waschmaschinen, Videorekorder oder Standard-PCs bei den kommunalen Sammelstellen abgegeben werden.
Hinweis
Das WEEE-Symbol der durchgestrichenen Mülltonne auf Ihrem Gerät weist darauf hin, dass es sich um ein WEEE-relevantes Gerät handelt, das entsprechend getrennt entsorgt werden muss. Dieses Symbol ist in den EU-Staaten wie Deutschland für rein gewerblich genutzte Geräte nicht unbedingt erforderlich, wird von NSP3CT.PRO GmbH aber europaweit einheitlich verwendet. Das Symbol bedeutet nicht die Rückgabe bei kommunalen Sammelstellen!
Sollten Sie Hilfe bei der Entsorgung oder der Materialbestimmungen benötigen, kontaktieren Sie uns bitte.
Garantiebedingungen
Geltungsbereich
Diese Garantiebedingungen gelten für alle elektronischen Geräte mit Akku, die von unserem Unternehmen im B2B-Bereich verkauft werden.
Garantiezeitraum
Die Garantiezeit beträgt 12 Monate ab dem Datum des Kaufs. Der Garantiezeitraum beginnt mit dem Rechnungsdatum.
Garantieleistungen
- Reparatur oder Ersatz: Während des Garantiezeitraums werden defekte Geräte nach unserer Wahl entweder repariert oder ersetzt.
- Rückzahlung: Sollte eine Reparatur oder ein Ersatz nicht möglich sein, erstatten wir den Kaufpreis.
Ausschlüsse
Von der Garantie ausgeschlossen sind:
- Schäden, die durch unsachgemäße Handhabung, Installation oder Nutzung entstehen.
- Schäden, die durch äußere Einflüsse wie Feuer, Wasser oder höhere Gewalt verursacht werden.
- Verschleißteile, wie Akkus, die einer natürlichen Abnutzung unterliegen.
Vorgehensweise im Garantiefall
- Kontaktaufnahme: Setzen Sie sich im Garantiefall bitte mit unserem Kundenservice oder ihrem örtlichem Servicepartner in Verbindung.
- Rücksendung: Senden Sie das defekte Gerät zusammen mit einem Rücksendeformular inklusive einer detaillierten Fehlerbeschreibung an uns zurück.
- Bearbeitung: Nach Erhalt und Prüfung des Geräts werden wir die notwendigen Schritte zur Erfüllung der Garantie einleiten.
Haftungsbeschränkung
Geltungsbereich
Unsere Haftung im Rahmen dieser Garantie beschränkt sich ausschließlich auf die oben genannten Leistungen. Weitergehende Ansprüche, insbesondere auf Schadensersatz, sind ausgeschlossen, soweit nicht zwingende gesetzliche Vorschriften entgegenstehen.
Impressum
Unsere Betriebsanleitungen, Handbücher und Software sind urheberrechtlich geschützt.
Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder maschinell lesbare Form im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von NSP3CT.PRO GmbH ist nicht gestattet.
Herausgeber:
NSP3CT.PRO GmbH
Am Galgenbichl 14
87509 Immenstadt im Allgäu
Germany
