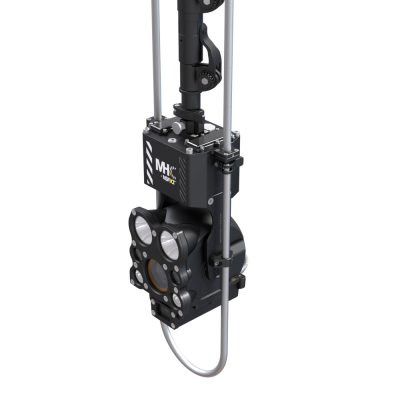

Der elektronische Kanalspiegel NSP3CT MHC dient der Inspektion von Schächten und Kavitäten. Die Bedienung ist ausschließlich durch qualifiziertem Fachpersonal zulässig. Der Kanalspiegel wird nur dann bestimmungsgemäß verwendet, wenn sämtliche in dieser Betriebsanleitung enthaltenen vorgaben

• Zur Sicherheit
• Zum Betrieb
• Zur Wartung und Instandhaltung

eingehalten werden.

Jegliche andere oder darüberhinausgehende Nutzung wird als unsachgemäße Verwendung betrachtet.

Bei unsachgemäßer Verwendung entfällt die Haftung des Herstellers gemäß Produkthaftungsgesetz.

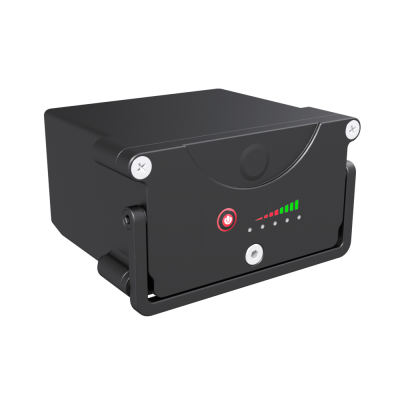

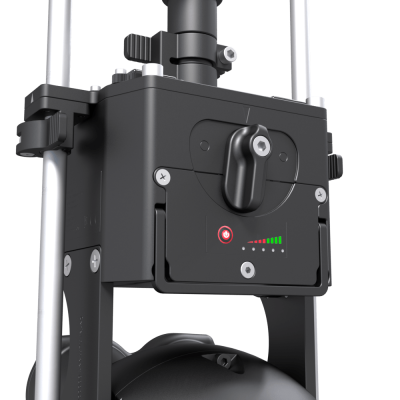

1. Zum Laden werden die Komponenten in das Ladegerät eingebracht
2. Die Anzeige zeigt den Status an.

EINSCHALTEN

Drücken Sie den Einschaltknopf der Kamera und warten sie, bis die LED leuchtet.

AUSSCHALTEN

Schließen Sie die App auf dem Tablet. Drücken Sie anschließend den Einschaltknopf an der Kamera, um das System auszuschalten. Die LED blinkt. Durch einen weiteren Druck auf den Knopf schaltet sich die Kamera vollständig aus.

Die Kamera ist für die Verwendung mit einer WLAN-Verbindung entwickelt. Verwenden Sie hierfür ein Android Tablet und starten Sie die App.

Es wird anschließend im WLAN nach allen verfügbaren Geräten gesucht. Verbinden Sie das Tablet mit dem Gerät.Erlauben Sie hierbei der App den Zugriff auf die Funktionen des Tablets (Bildergalerie, GPS und Ortungsdienste)

Standardmäßig ist der WLAN Name der Name des Gerätes und das Passwort: 12345678

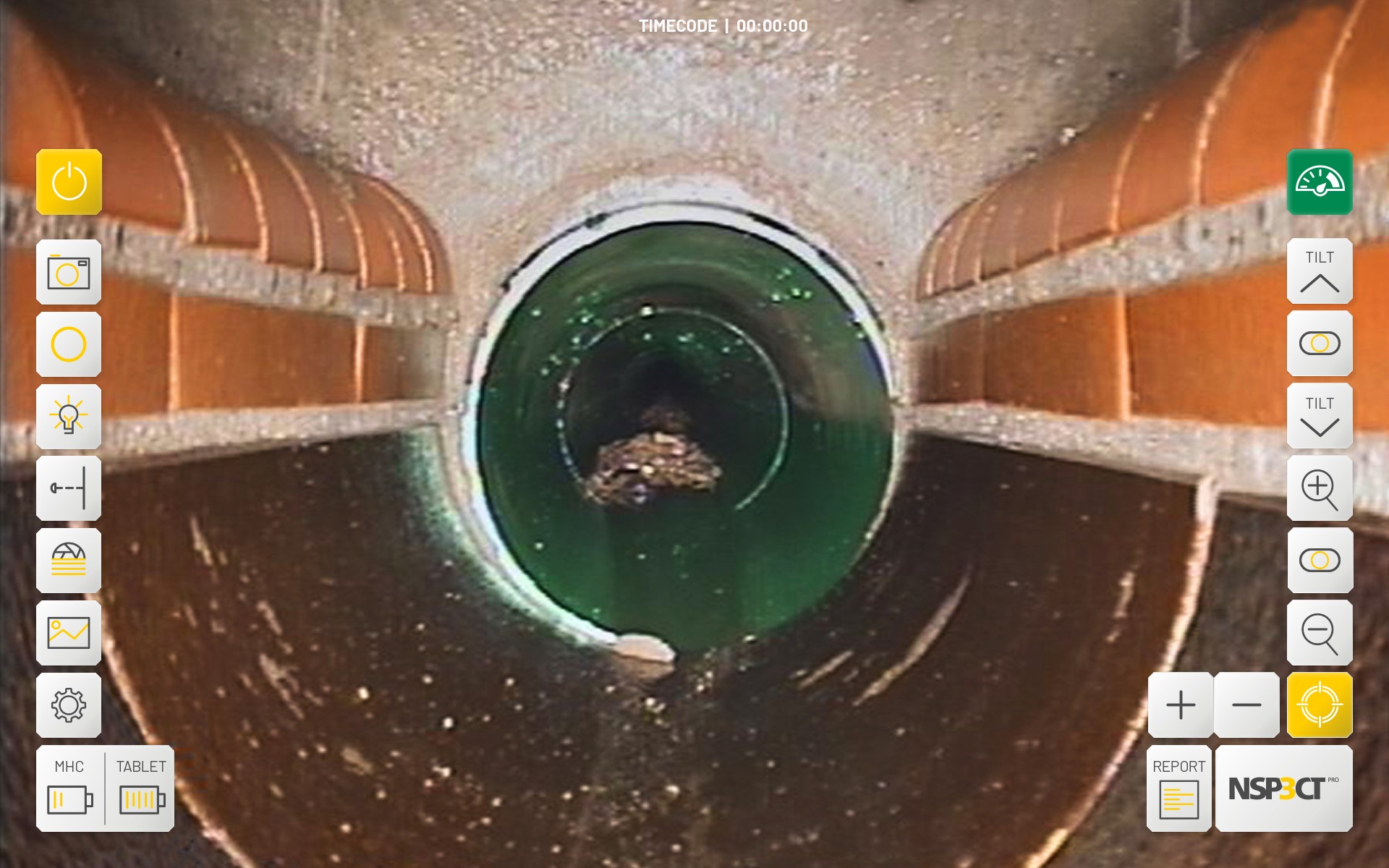

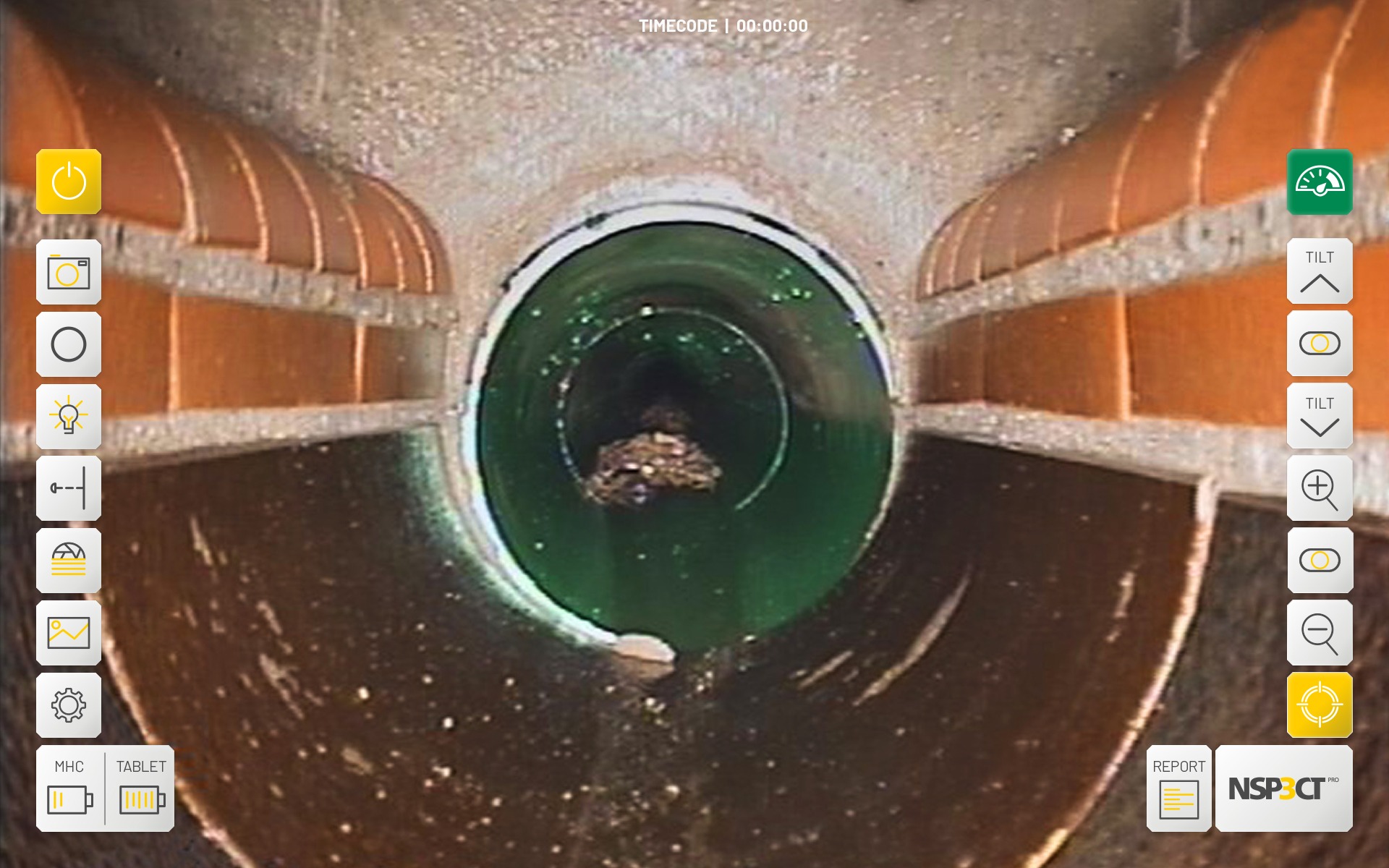

Die Bedienoverfläche der App ist einfach aufgebaut. Im Grundlayout sind die Seitenleisten links und rechts eingeblendet.

Funktionstasten

• Kamera Schwenken
• Kamera Zoom / Fokus

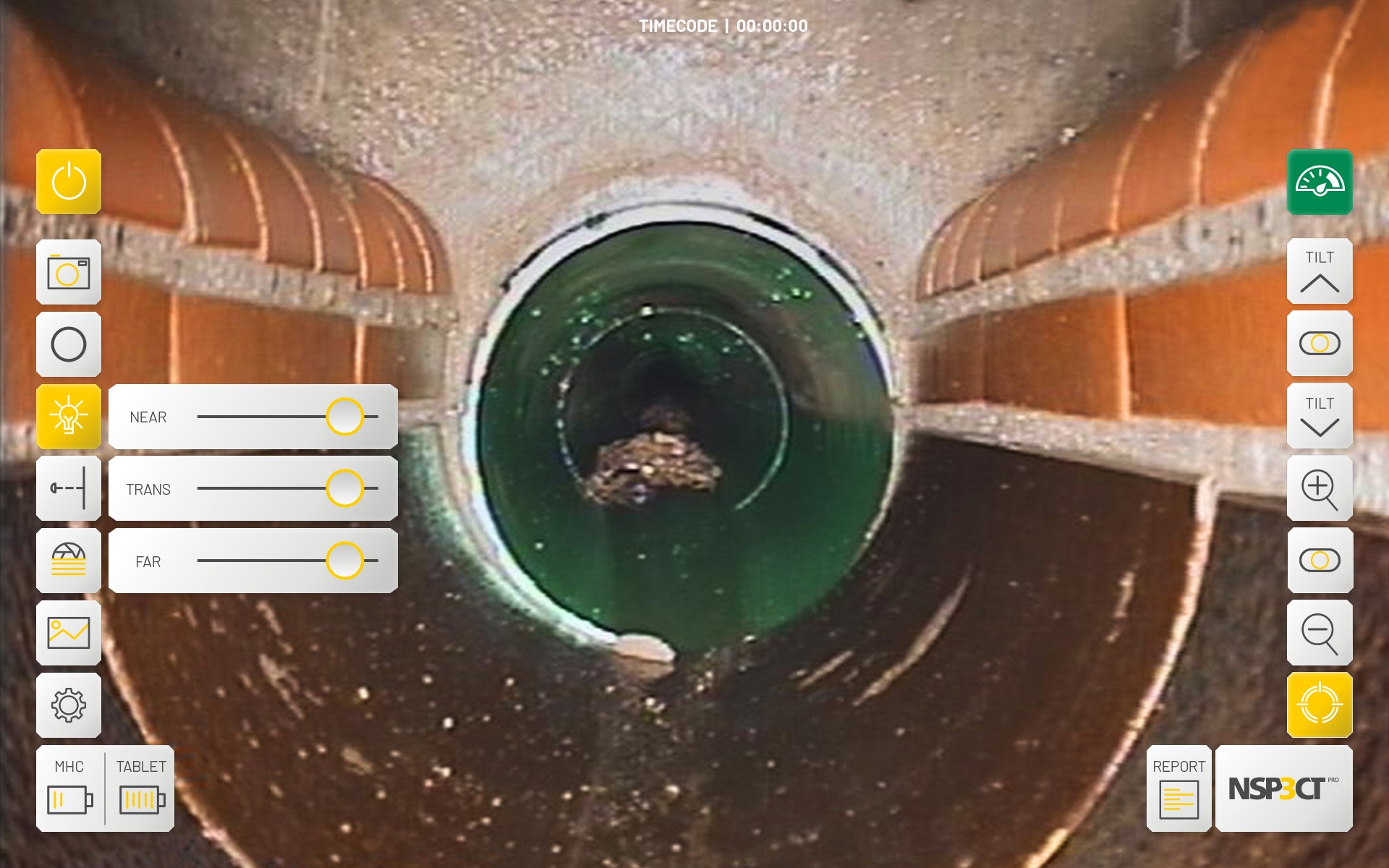

• Beleuchtung regeln
• Foto augzeichnen
• Videoaufzeichnung starten
• Fokus manuell steuern
• Ausschalten
• Defogging
• Report erstellen

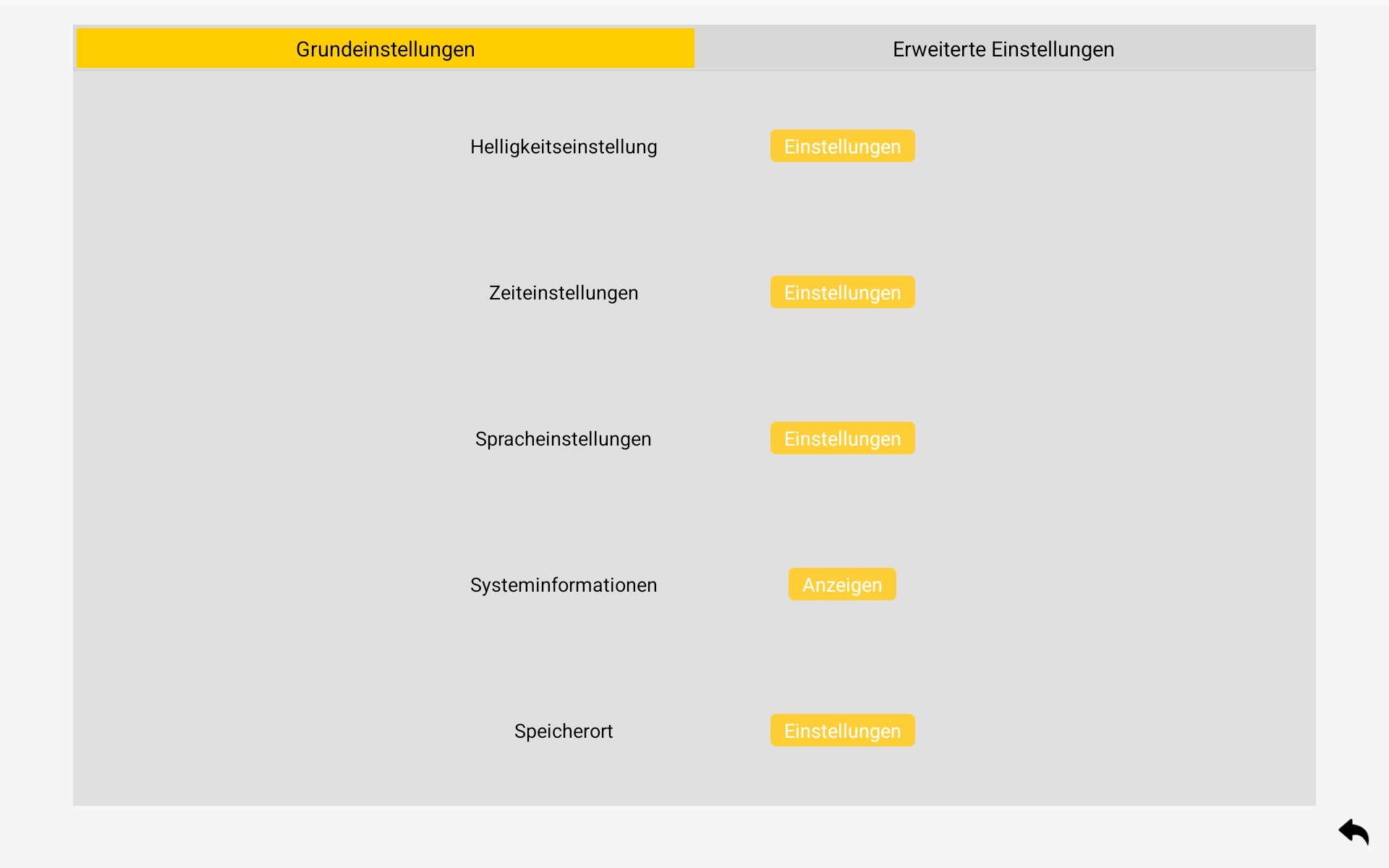

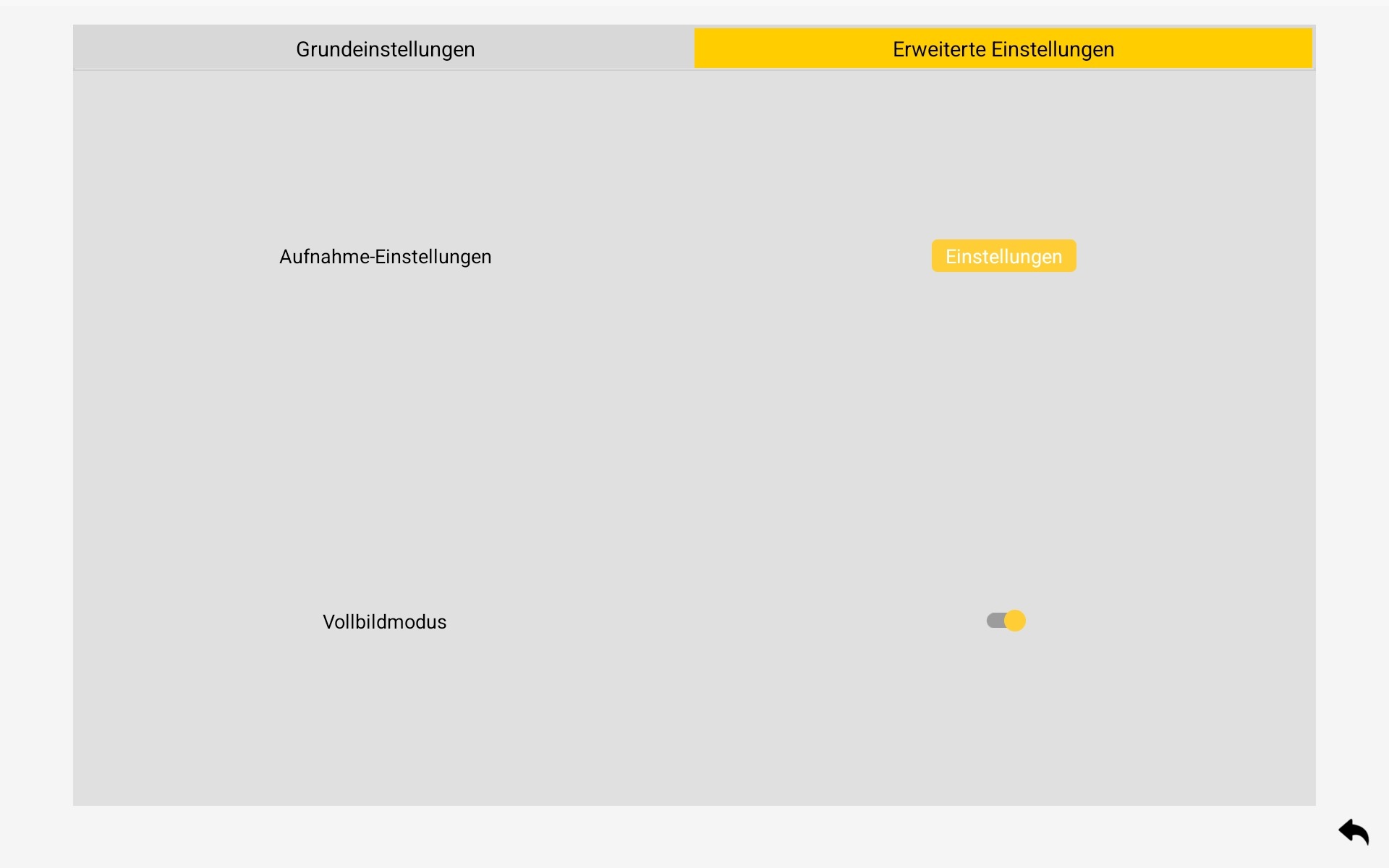

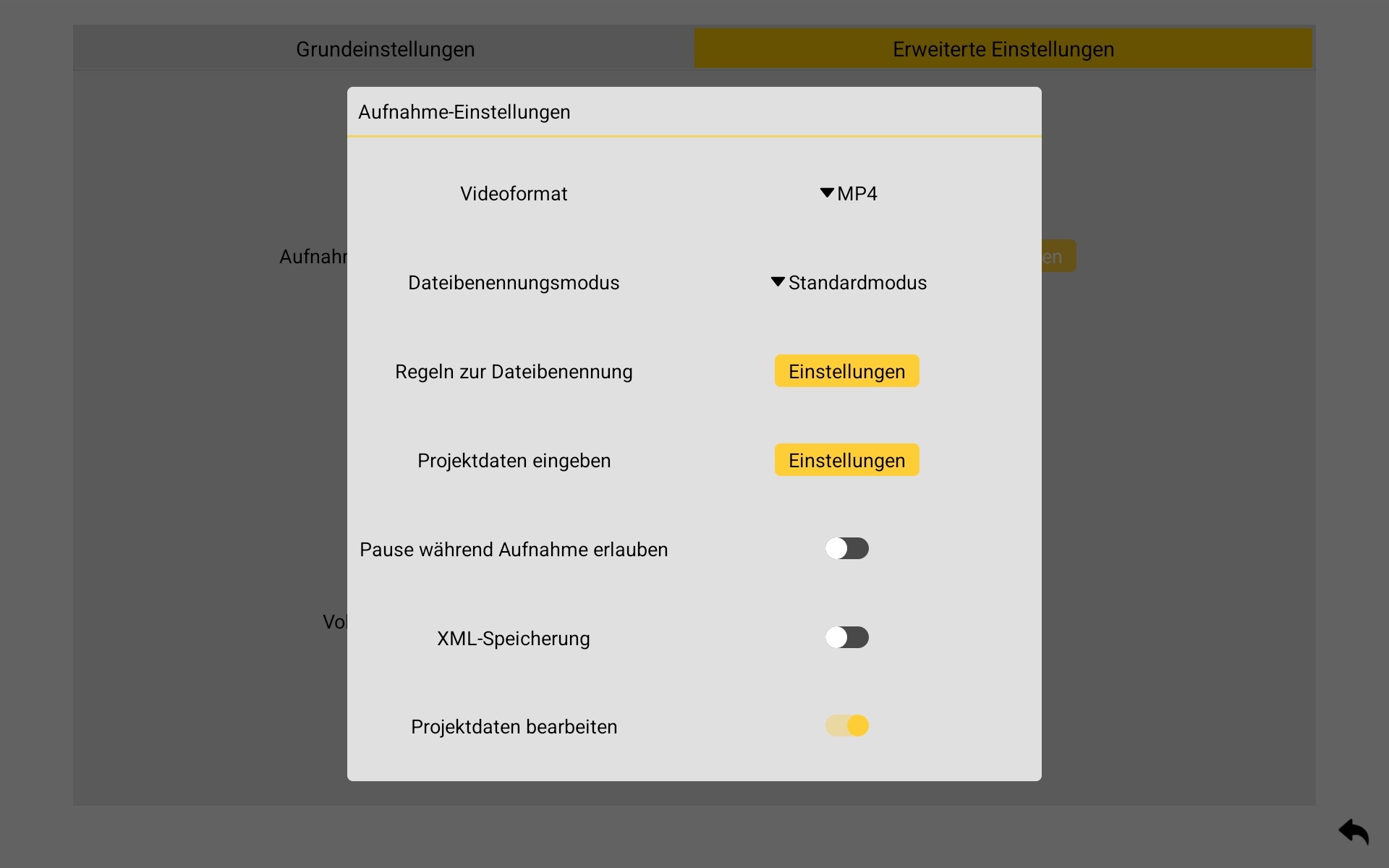

• Einstellungen

Im Hintergrund wird immer das aktuelle Livebild ggf. mit Dateneinblendungen angezeigt.

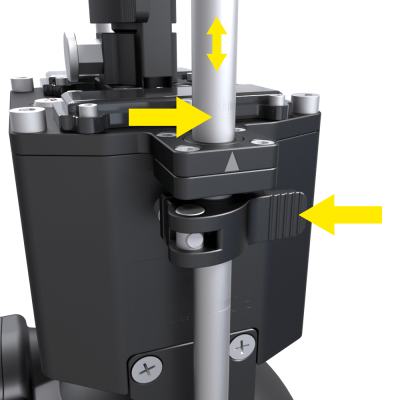

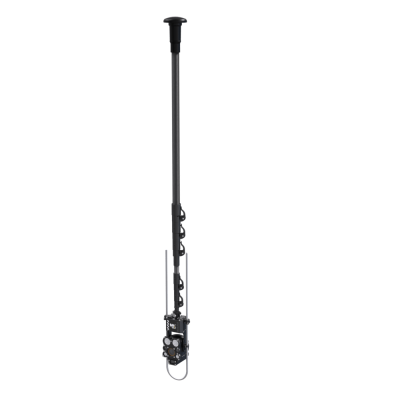

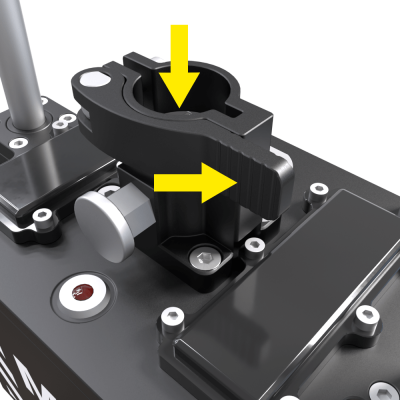

1. Befestigen Sie dasStativ in einer Höhe von etwa 1 bis 1,5 Metern am Karbonstab.
2. Öffnen Sie die Klemmen an den Stativbeinen am oberen Ende der Beine, um diese zu verlängern. Schließen Sie die Klemmen anschließend wieder. Stellen Sie sicher, dass das Stativ stabil steht.

1. Sicherstellen der Verpackung: Vergewissern Sie sich, dass das Gerät ordnungsgemäß gesichert oder verpackt ist.
2. Überprüfung der Stabilität: Stellen Sie sicher, dass der Kanalspiegel stabil und sicher in der Transportbox fixiert ist.

Auswahl des Transportmittels: Wählen Sie ein geeignetes Transportmittel, das den sicheren Transport des Gerätes gewährleistet. Achten Sie darauf, dass das Transportmittel ausreichend Platz bietet und die Ladung sicher fixiert werden kann.

Ladungssicherung: Befestigen Sie den Kanalspiegel bzw. die Transportbox sicher im Transportmittel. Verwenden Sie Gurte oder andere Sicherungsvorrichtungen, um ein Verrutschen oder Umkippen während des Transports zu verhindern.

Bei Postversand achten Sie auf eine ordnungsgemäße Verpackung, gerne können Sie hierfür die Originalverpackung verwenden.

Vorsichtige Handhabung: Gehen Sie beim Be- und Entladen des Kanalspiegels vorsichtig vor. Vermeiden Sie Stöße und Erschütterungen, die zu Beschädigungen führen könnten.

Sichere Lagerung: Lagern Sie den Kanalspiegel an einem sicheren und trockenen Ort, bis er in Betrieb genommen wird. Beachten Sie die allgemeinen Regeln zur Lagerung von Akkus.

Die Entsorgung des Gerätes muss gemäß den geltenden gesetzlichen Vorschriften erfolgen. Dazu zählen insbesondere das Kreislaufwirtschaftsgesetz (KrWG) und das Elektro- und Elektronikgerätegesetz (ElektroG).

Stellen Sie sicher, dass das Gerät umweltgerecht entsorgt wird, um negative Auswirkungen auf die Umwelt zu vermeiden. Trennen Sie hierfür die Einzelteile (z.B. Akkus). Entsorgen Sie den Kanalspiegel nicht im Restmüll oder unsortierten Gewerbeabfall.

Das Gerät ist im Sinne der WEEE ein „rein gewerblich genutztes Gerät“ und darf nicht wie Konsumgeräte wie Waschmaschinen, Videorekorder oder Standard-PCs bei den kommunalen Sammelstellen abgegeben werden.

Diese Garantiebedingungen gelten für alle elektronischen Geräte mit Akku, die von unserem Unternehmen im B2B-Bereich verkauft werden.

Die Garantiezeit beträgt 12 Monate ab dem Datum des Kaufs. Der Garantiezeitraum beginnt mit dem Rechnungsdatum.

1. Reparatur oder Ersatz: Während des Garantiezeitraums werden defekte Geräte nach unserer Wahl entweder repariert oder ersetzt.
2. Rückzahlung: Sollte eine Reparatur oder ein Ersatz nicht möglich sein, erstatten wir den Kaufpreis.

Von der Garantie ausgeschlossen sind:

• Schäden, die durch unsachgemäße Handhabung, Installation oder Nutzung entstehen.
• Schäden, die durch äußere Einflüsse wie Feuer, Wasser oder höhere Gewalt verursacht werden.
• Verschleißteile, wie Akkus, die einer natürlichen Abnutzung unterliegen.

Unsere Haftung im Rahmen dieser Garantie beschränkt sich ausschließlich auf die oben genannten Leistungen. Weitergehende Ansprüche, insbesondere auf Schadensersatz, sind ausgeschlossen, soweit nicht zwingende gesetzliche Vorschriften entgegenstehen.
